POPIS

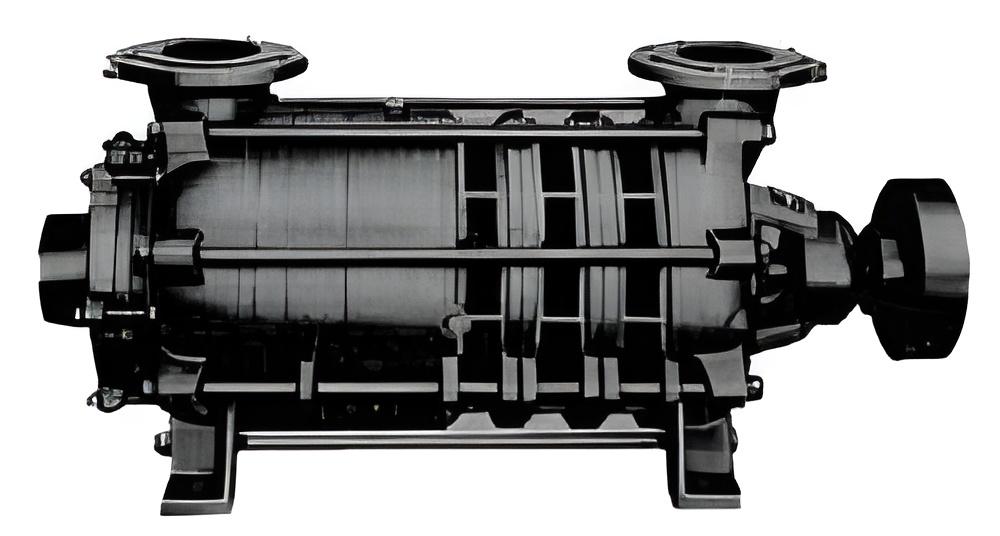

Oblast použití samonasávacího horizontálního článkového čerpadla
Čerpadlo řady S-LV je vhodné pro čerpání čistých kapalin, bez mechanických příměsenin. Používá se zejména k čerpání nafty, lihu, benzinu, petroleje do teploty 35 °C a s koncentrací vodíkových iontů do pH 6 při 20 °C. Může se použít také k čerpání čisté užitkové vody např. jako protipožární čerpadla do teploty 80 °C.Konstrukční provedení čerpadla
Čerpadlo je článkové odstředivé horizontální s radiálními oběžnými koly a s radiálními rozvaděči. Je kombinované se samonasávacím stupněm, který je přeřazen před sací těleso a řešení umožňuje nezávislý provoz současně obou částí čerpadla. Čerpadlo je vyráběnoa v různých modifikacích, jejich rozlišení spočívá v použití provazcové nebo mechanické ucpávky vyvedeného konce hřídele, poloze hrdel sacího a výtlačného tělesa a poloze připevňovacích patek.Materiálové provedení čerpadla
Čerpadlo S-LV se vyrábí v materiálovém provedení LN. Hlavní části čerpadla jsou zhotoveny ze šedé litiny, samonasávací kolo a speciální oběžné kolo prvního stupně, pouzdro tělesa a zásobníku jsou z bronzu. Těsnící kruhy jsou z mosazi.Ucpávka
U čerpadel S-LV se používají buď provazcové nebo mechanické ucpávky vyvedeného konce hřídele.Technické parametry čerpadla S-LV
Maximální teplota dopravované kapaliny: 80°CPrůtok čerpadla: Q = 9,2 - 30 l/sDopravní výška: H = 105 - 33 m
