POPIS
Oblast použití vodokružné vývěvy

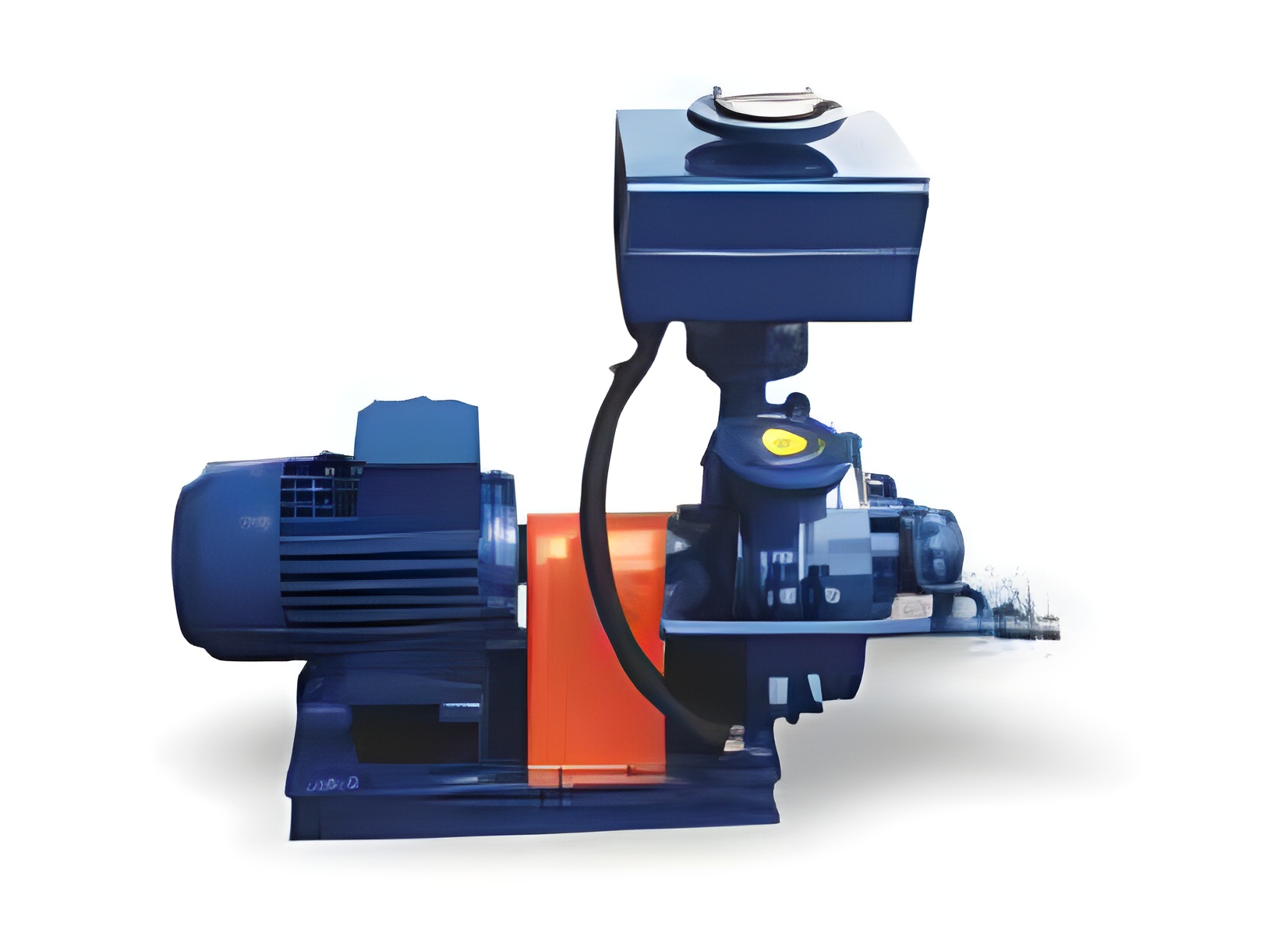

Vodokružná vývěva SZO je určená na odsávání vzduchu, plynů a mechanicky čistých, případně částečně znečištěných par (rozměr pevné částice do 0,1 mm). Vývěva se používá v potravinářském, chemickém, hutním a stavebním průmyslu.Rozsah kyselosti pH při 200°C: 6 - 8 mat. provedení LN, LC; 6 - 7,5 mat. provedení LB; 6 - 14 mat. provedení ZC.Konstrukční provedení vývěvy
Vodokružná vývěva SZO je horizontálně jednočinný stroj. Podle toho, zda je plyn nasávaný a vytlačovaný na obou stranách, nebo na jedné straně oběžného kola, dělí se na vývěvy dvojstranné a jednostranné. Stator vývěvy tvoří tenkostěnné těleso válcovitého tvaru, vůči rotoru je excentricky uložený. Rotor vývěvy sestává z oběžného kola uloženého na hřídeli a pouzdrech.Vývěva v provedení 102 je určená pro práci v prostředí, kde hrozí nebezpečí výbuchu.Materiálové provedení vývěvy
Vývěva LN - těleso, víko tělesa, víko ucpávky, ventilové rozváděcí desky jsou vyrobené z materiálu šedá litina, hřídel je z konstručkní oceli, oběhové kolo z bronzu.Vývěva LC - těleso, oběhové kolo, víko tělesa, víko ucpávky, ložiskové těleso, ventilové rozváděcí desky jsou z šedé litiny, hřídel je z konstrukční oceli.Vývěva LB - těleso, víko tělesa, víko ucpávky tvoří šedá litina, oběhové kolo, pouzdro ucpávky, ventilové rozváděcí desky a pouzdro ucpávky jsou vyrobené z bronzu, hřídel z konstrukční oceli.Vývěva ZC - díly přicházející do styku s čerpaným médiem jsou z nerezové oceli.Ucpávka
- v provedení 00 je měkká provazcová
- v provedení 100 je mechanická
- v provedení 102 je mechanická do prostředí s nebezpečím výbuchu
